DXFファイル保存機能
選択している筆の筆界線を DXFファイルに保存できる機能です。そのままCADで読み込んで敷地図の作成などに利用できます。
DXFファイル保存機能は、PDF印刷機能と同じくKouzuキーで利用できます。Kouzuキーを入手すればPDF印刷機能と両方を利用できます。
目次
こちらもぜひご覧ください
1. DXFファイル保存の方法
保存する筆の選択
まず、筆界線をDXFファイナルに保存したい筆をクリックして選択状態にします。
複数の筆を選択する場合

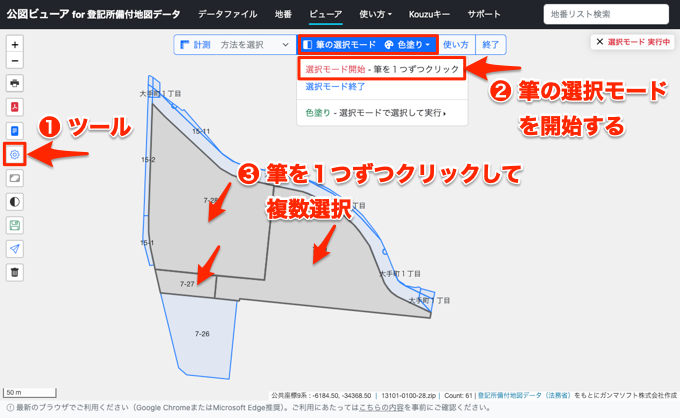

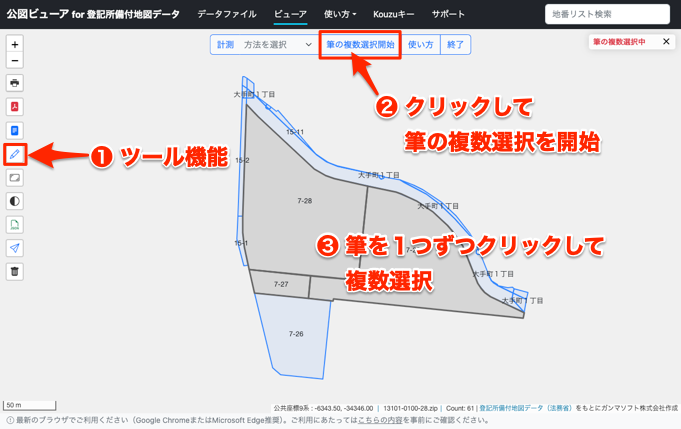

ツールの［筆の選択モード］を使うと複数の筆を選択できます。
DXFファイル保存の開始
次に以下のように左側にある「DXFで筆界線を保存」ボタンをクリックします。
キーの入力・保存実行

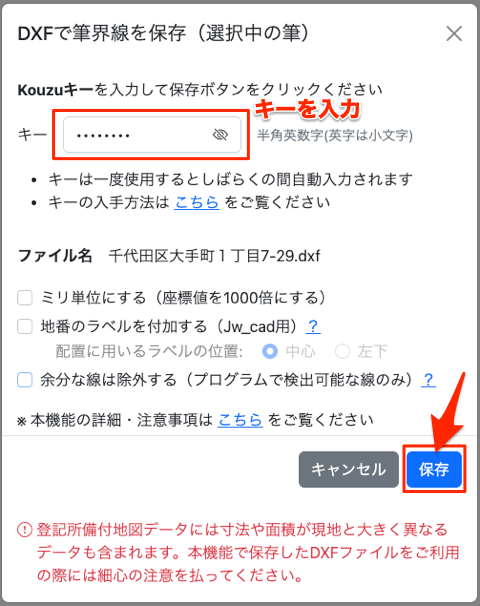

すると以下のようなダイアログが表示されるので、キーの欄にKouzuキーを入力して「保存」ボタンをクリックします。キーの入手方法はこちらをご覧ください。
DXFファイルは、通常数秒でダウンロードされ、以下のように拡張子がdxfのDXFファイルが保存されたのを確認できます。
図面全体をまとめてDXFファイルに変換したい場合
本DXFファイル保存機能は、選択した筆をDXFファイルに保存します。一方、表示している図面全体をDXFファイルにしたい場合は、一度GeoJSON形式に保存してから他の方法でDXFに変換します。詳しくはこちらのページをご覧ください。
2. DXFファイルのフォーマット
本機能のDXFファイルは、以下のフォーマットで作成します。
| DXFファイルのフォーマット | 値 |
|---|---|
| バージョン | R12形式 |
| エンコーディング | UTF-8 Shift-JIS ※ |
| 改行コード | LF |
| レイヤ | 0 : 筆界線（LINE） label : 地番ラベル（TEXT）※ |
DXFファイルには、「筆界線」だけを以下のように線（LINE）で書き込んでいます（ポリラインでなく単純な線を１本ずつ書き込んでいます）。
また、本機能で保存するDXFファイルは、読み込んだ登記所備付地図データの座標値をそのまま使用するので、尺度は実寸大（1:1）、単位はメートルになります。ただし、後で説明するオプションでミリ単位を選択した場合は、単位はミリになります。
3. オプション

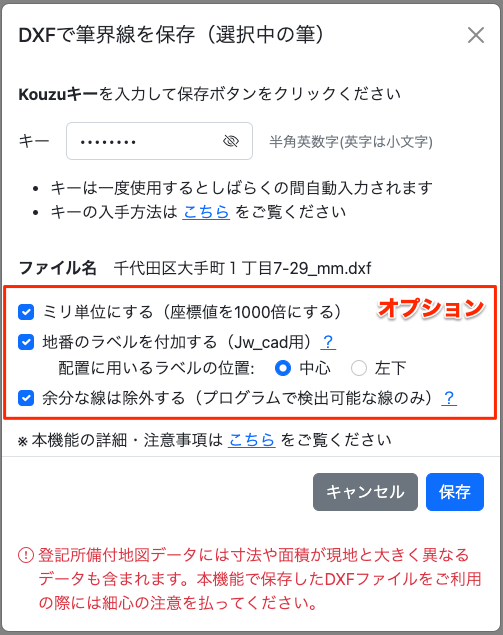

DXFファイル保存には、「ミリ単位にする」「地番ラベルを付加する」「余分な線は除外する」の３つのオプションがあります。以下の画面でそれぞれのチェックボックスにチェックすると有効になります。
それぞれのオプションの内容を以下で説明します。
ミリ単位にする
登記所備付地図データの座標値は、単位が「メートル」です。
DXFファイル保存では、登記所備付地図データの座標値をそのまま使用するので、同じく単位は「メートル」になりますが、このオプションをＯＮにすると座標値を1000倍にして単位を「ミリ」にできます。
単位を「ミリ」にしたDXFファイルがあれば、そのまま「ミリ」単位で作図できるので、Jw_cadで読み込むときも便利です。

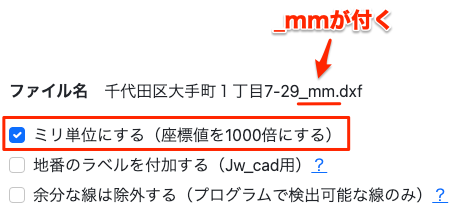

このオプションをＯＮにすると以下のようにファイル名の末尾に「_mm」が付くので、デフォルトのメートル単位のファイルと区別できます。
地番のラベルを付加する（Jw_cad用）
DXFファイルを保存する時に、地番ラベルのデータも一緒に付け加えるオプションです。地番ラベルは文字（TEXT）データとして、筆界線とは別に「label」レイヤに書き込まれます。

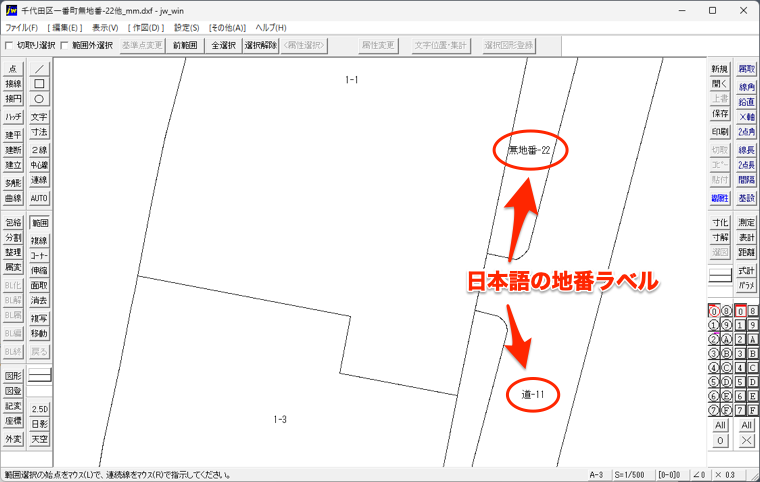

本オプションをＯＮにすると、Jw_cad で日本語を問題なく読み込めるようにDXFファイルは「Shift_JIS」でエンコーディングされます。これで以下のように日本語の地番ラベルを読み込むことができます。
上の図で使用したDXFファイルのサンプル（千代田区一番町無地番-22他_mm.dxf）は、本ページの4.DXFファイルのサンプルでダウンロードできます。

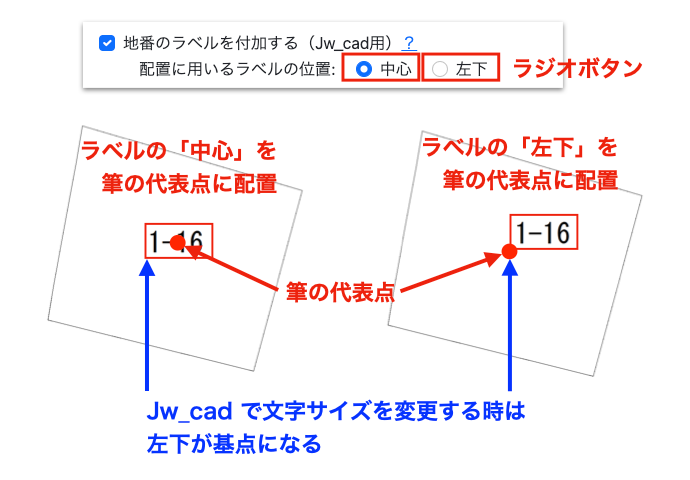

地番ラベルは、デフォルトではラベルの「中心」を筆の代表点に合わせて配置されますが、以下のラジオボタンで「左下」に変更することもできます。
Jw_cad では、文字サイズを変更する時に左下を基点にするので、「中心」の場合は文字サイズを変更すると位置がズレます。そのため、文字サイズを大幅に変更すると元の位置から大きくズレてしまいます。そのような時は「左下」にしておくと基点と同じになりズレないので便利です。
文字サイズについて
本オプションでは文字サイズは一定の値（3、ミリ単位の場合は3000）を用いています。そのため、筆の大きさによっては文字サイズが大きすぎたり小さすぎる場合があります。
また、Jw_cad ではDXFファイル読み込み時の縮尺によって文字サイズが変わります。例えば、1/500で読み込まれたDXFファイルの文字サイズは、3000/500=6（ミリ単位の場合）になります。
このようなことから地番ラベルの文字が適当なサイズにならない場合が比較的よくあります。その時はCADソフトで読み込んで編集作業で文字サイズを変更してください。

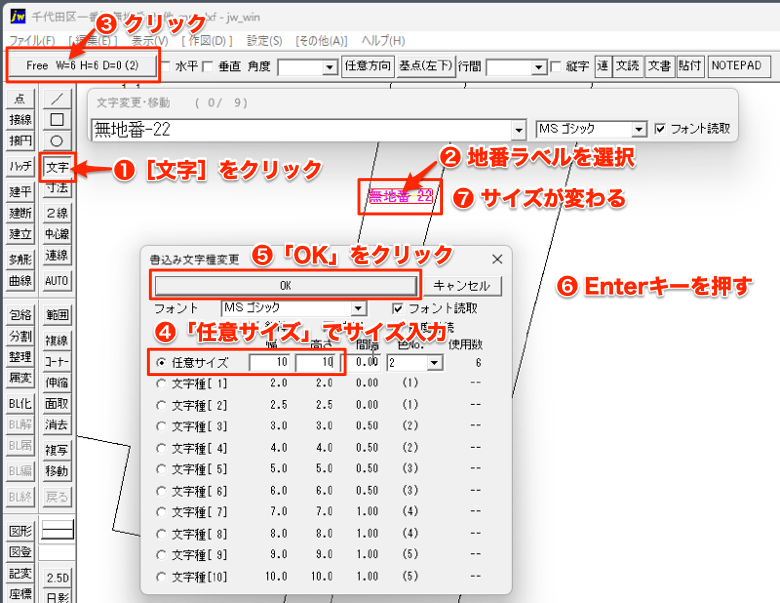

例えば、Jw_cadでは、［文字］ボタンをクリックして、地番ラベルを選択すれば以下の手順でサイズを変更できます。移動したい場合は 、地番ラベルを選択した状態で移動先をクリックします。

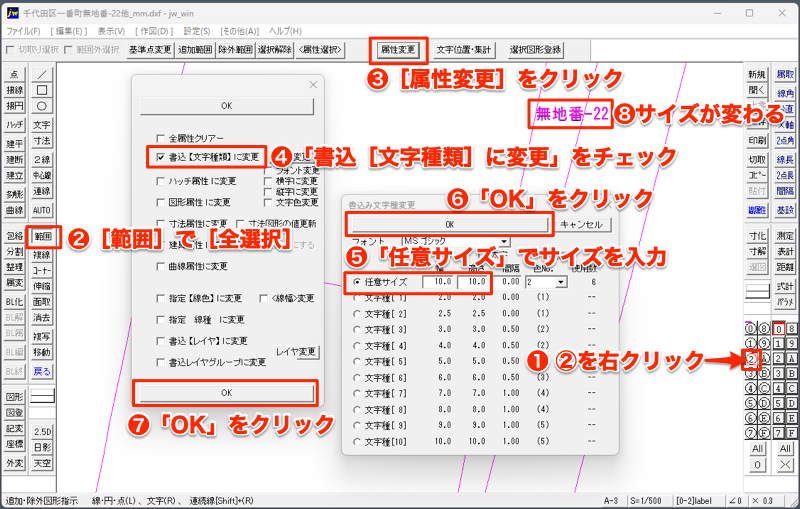

さらに、一括で変更したい場合は、以下のように地番ラベル専用の「label」レイヤをアクティブにしてから［全選択］した状態で、［属性変更］で文字サイズを指定します。
※ Jw_cadの操作方法は、専門のサイトや書籍などを参照してください。
本オプションで保存したDXFファイルは、DXFの仕様（R12形式）とは異なり、日本語をUnicodeコードポイントに変換していないため、CADソフトによっては文字化けすることがあります。

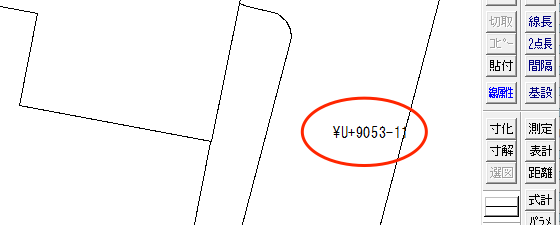

本来のDXFの仕様（R12形式）では、日本語はUnicodeコードポイントに変換することになっていますが、それだと Jw_cad では日本語で表示されません。例えば、「道」のUnicodeコードポイントは「¥U+9053」ですが、Jw_cad では以下のようにそのまま「¥U+9053」と表示されてしまいます。
そこで、本オプションでは、Unicodeコードポイントに変換しないで、Shift-JIS にエンコーディングすることで Jw_cad で日本語も問題なく読み込めるようにしています。しかし、その一方で正規のDXFの形式ではなくなってしまうため、CADソフトによっては正常に読み込めなくなることがあります。
余分な線は除外する
このオプションはPDF印刷の余分な線の未描画機能と同じ処理を行います。
ドーナッツ状の形をした筆は、法務省の仕様では２つのリングで表しますが、登記所備付地図データの中には「１筆書き」で入力されているものがあります。
そのような筆を公図ビューアで描くと以下のように余分な線が残ってしまいますが、このオプションをＯＮにするとDXFファイルに保存するときに除外できます（ただし、本機能のアルゴリズムで検出できる線に限ります）。
4. DXFファイルのサンプル
以下の表中のリンクから、DXFファイルのサンプルをダウンロードできます。ご購入にあたってはご使用されているCADで正常に読み込めるか事前にご確認ください。
| 所在 （座標系／地図種類） |
サンプルDXFファイル | オプション | |
|---|---|---|---|
| ミリ単位 | 地番ラベル | ||
| 東京都千代田区三番町2-2 （任意／地図に準ずる図面） |
千代田区三番町2-5.dxf | ||
| 千代田区三番町2-5_mm.dxf | ✔ | ||
| 東京都千代田区大手町１丁目7-29 （公共／法第14条1項地図） |
千代田区大手町１丁目7-29.dxf | ||
| 千代田区大手町１丁目7-29_mm.dxf | ✔ | ||
| 千代田区一番町無地番-22他 計6筆 （任意／地図に準ずる図面） |
千代田区一番町無地番-22他.dxf | ✔ | |
| 千代田区一番町無地番-22他_mm.dxf | ✔ | ✔ | |
※ 末尾に「_mm」が付いているのは、オプションで作成した「ミリ単位版」です。
※ 千代田区一番町無地番-22他の計6筆は、ツールの選択モードを利用して選択した複数の筆のデータです。

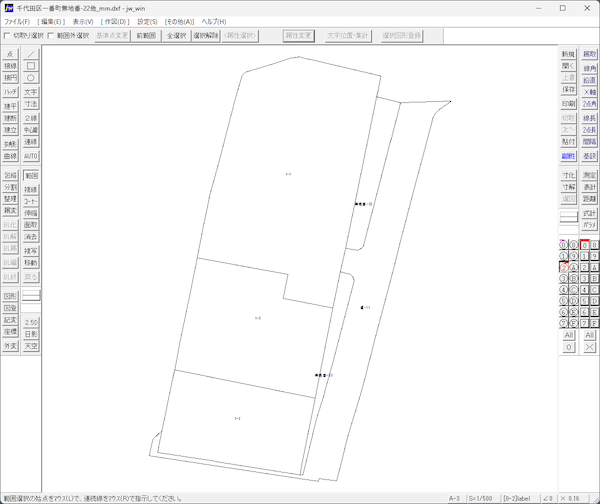

例として、Jw_cadで読み込むと上記のサンプルファイルは以下のような図面が表示されます。
弊社では上記のサンプルファイルの表示確認に Windows11 で以下のソフトを利用しました。なお、DWG TrueViewは、地番ラベルを付加するオプションで保存したファイルを読み込むと日本語の地番ラベルは文字化けします。
- Jw_cad （v8.25a）
- RootPro CAD 12 Free （Ver 12.06）
- DWG TrueView （2025）
※ Jw_cad での読み込みについて
［基本設定］の［DXF読込み］で以下のように「図面範囲を読取る」のチェックをONにした状態でDXFファイルを開いてください。この設定をしないと図面が画面内に表示されません。
